Hebei Sunrise International Iron & Steel Co., Ltd. является одним из самых надежных производителей и поставщиков складских холодильных машин в Китае. Будьте уверены, что купите склад чиллеров по индивидуальному заказу по конкурентоспособной цене на нашем заводе. Если у вас есть какие-либо вопросы по поводу предложения, пожалуйста, напишите нам.

Холодильный склад – это рабочая лошадка холодной-цепной логистики-, не экстремальная, как морозильная камера, и не биологическая, как свежие продукты, а работающая при самой низкой температуре, при которой вода остается жидкой, что делает его наиболее энергоэффективным-из холодных объектов, но при этом требующим высочайшей точности температуры.

От +2 градуса до +8 градуса температурное окно имеет узкий общий диапазон — - 6 градуса. Молочные продукты, мясо, продукты, фармацевтические препараты и напитки находятся в этом температурном диапазоне, но оптимальное хранение каждого из них осуществляется в разных точках этого диапазона. Структурная задача заключается в том,постоянная термическая стабильностьпо всему кубическому объему, без горячих и холодных мест, поддерживая при этом быструю оборачиваемость поддонов (80-100 перемещений поддонов в час).

Стальная система чиллера Sunrise оптимизирована для:

Стеллажи высокой-плотностидо 9 уровней (нагрузка на пол 30-35 кН/㎡)

Частое срабатывание двери(быстрый оборот)

Ровность поладля AGV или высокоскоростных-тележек

Энергоэффективность- охладитель потребляет на 60–70 % меньше энергии, чем морозильник.

Отличительные параметры дизайна:

Диапазон температур: от +2 градуса до +8 градуса (обычно устанавливается на уровне +4 градуса или +6 градуса).

Нагрузка на пол: 30-35 кН/㎡ для 9-уровневых стеллажей.

Ровность пола: 3-метровая линейка ±3 мм (готовность к AGV-)

Циклическое движение ворот: до 1000 циклов/день.

Толщина изоляции: 100 мм PIR (соответствует +4 градусов)

Название проекта:Центр логистики охлажденных продуктов в Буэнос-Айресе
Расположение:Буэнос-Айрес, Аргентина (обслуживает сеть распределения продуктов питания Большого Буэнос-Айреса)

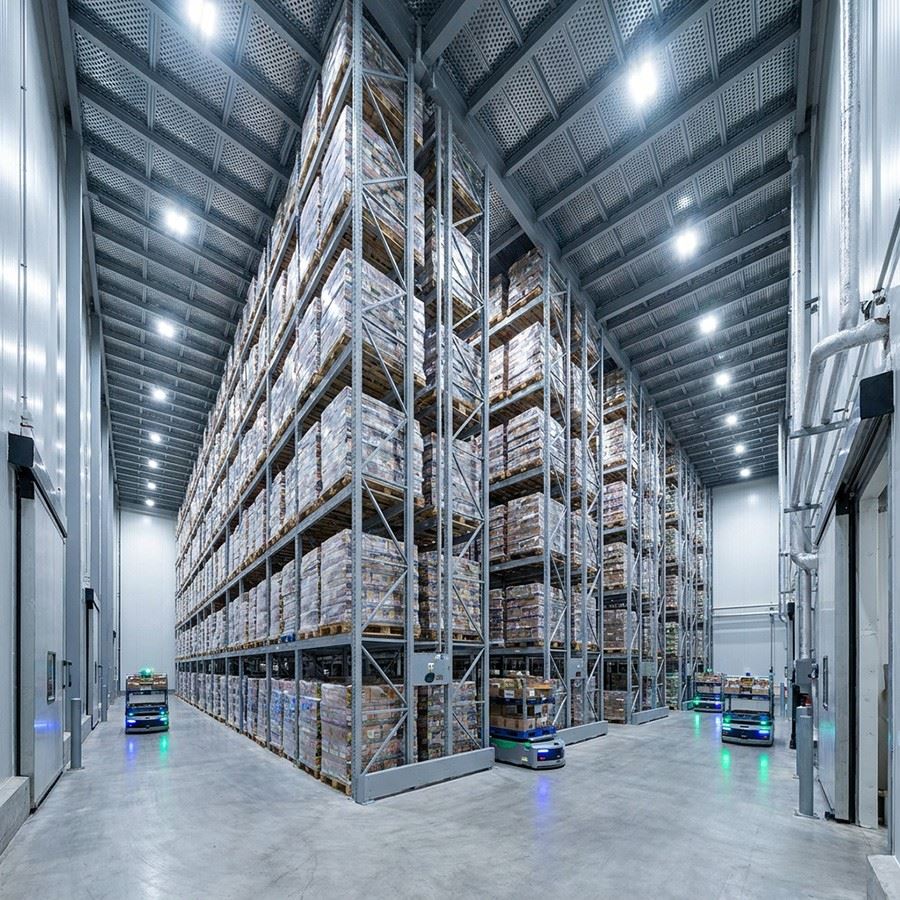

Шкала:Склад с холодильной камерой на 25 000㎡, температурой +4 градусов, с 9-высотными стеллажами на 45 000 позиций поддонов.
Пропускная способность:Рассчитан на 1200 перемещений поддонов в день (входящие + исходящие).
Специальная функция:Полностью совместимый с AGV-пол для автоматической обработки поддонов
Тоннаж стали:2850 тонн

Болевая точка владельца:Внутреннее потребление продуктов питания в Аргентине является большим-объемом, но маржинальные-тонкие - затраты на распространение должны быть сведены к минимуму. Существующий склад с холодильными камерами, принадлежавший владельцу, был старым, с низкой-плотностью стеллажей, плохой ровностью пола, что приводило к частому ремонту поддонов-домкратов, а также с непостоянными температурами, вызывавшими колебания качества продукции. Им нужен былЧиллер постоянного тока с высокой-плотностью, высокой-пропускной способностьюкоторый мог бы обрабатывать 45 000 позиций поддонов на одном складе, сохраняя при этом постоянство температуры ±1,0 градуса и ровность пола класса AGV-.

Решение «Восход»:

Разработанпортальная рамас расстоянием между пролетами 12 м и свободным пролетом 36 м, обеспечивая 45 000 позиций поддонов на 25 000 м² - лучшей в отрасли- плотности хранения для склада с холодильными камерами.

Ровность пола:300-миллиметровая стальная-фибро-железобетонная плита, обработанная лазером-стяжка, достигающая 3-метровой линейки ±2,2 мм -, что превышает требования поставщика AGV (которые обычно требуют ±5 мм). Плиту заливали непрерывно с интервалом между швами 5 м, чтобы минимизировать количество швов.

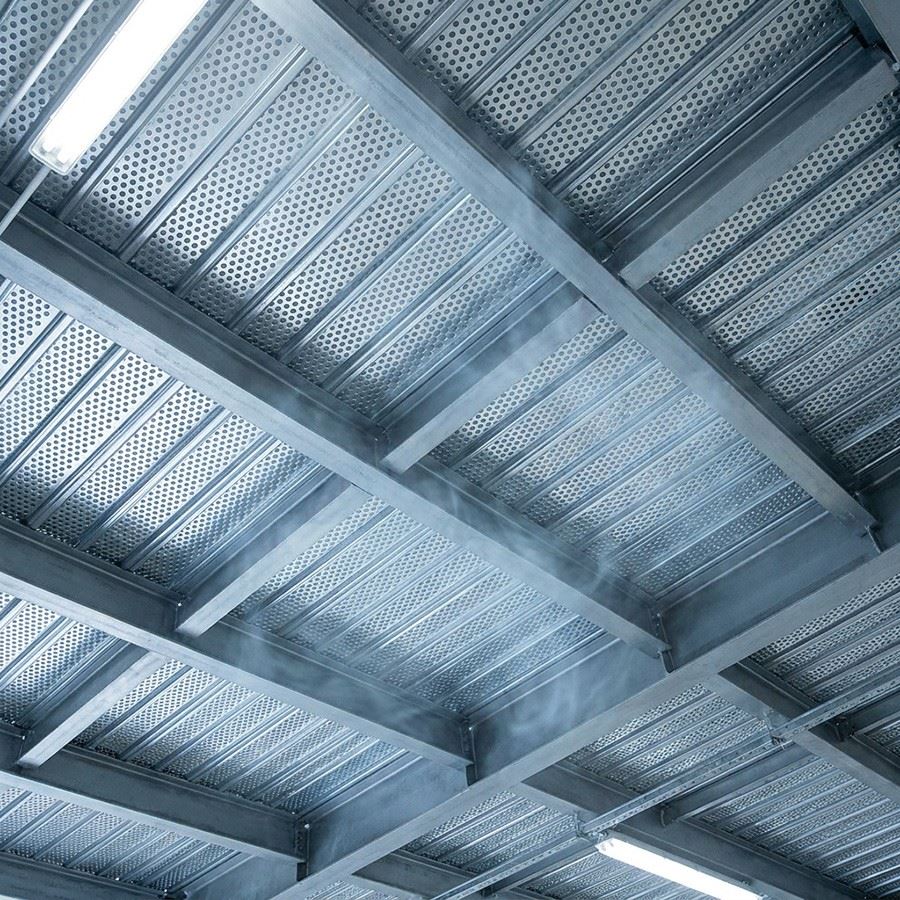

Стабильность температуры:Панели с изоляцией PIR толщиной 100 мм на стенах и крыше, сперфорированная потолочная воздухораспределительная-палуба(30% открытой площади) для устранения температурного расслоения. Это создает эффект «одеяла холодного воздуха» - холодный воздух равномерно спускается с потолка, поддерживая +4 градус ±0,8 градуса по всему объему.

Интеграция высокоскоростных-дверей:24 перегрузочных двери, каждая со скоростной дверью со скоростью-высотой 4 м/с, структурные перемычки рассчитаны на дверные барабаны весом 500 кг. Воздушные завесы у каждой двери сокращают потери холода на 35%.

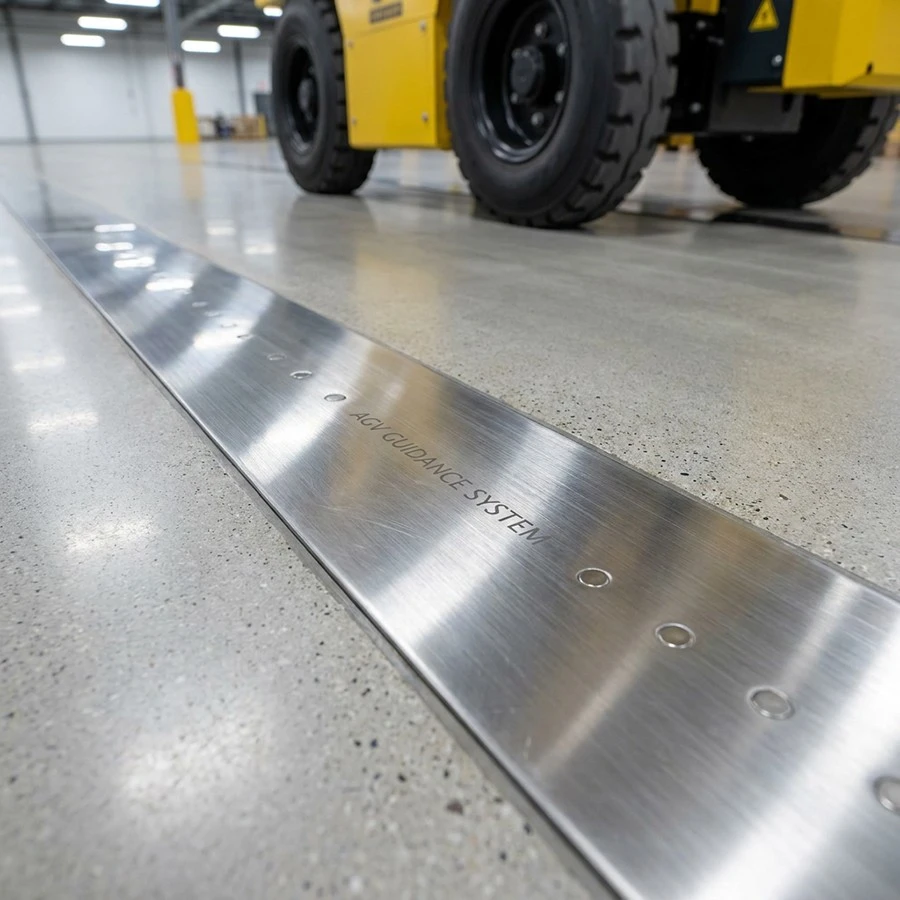

Совместимость с АГВ:Плита перекрытия имеетвстроенные магнитные направляющие полосы(монтируется заподлицо-) для навигации AGV, с крышками из нержавеющей стали над полосами для предотвращения износа. Конструктивная плита была спроектирована без компенсационных швов вдоль путей движения AGV, чтобы обеспечить бесперебойную навигацию.

Оптимизация сетки столбцов:Колонны расположеныза пределами стеллажа- Зазор в 1,2 м между лицевой стороной колонны и концом стеллажа обеспечивает доступ для обслуживания AGV без перемещения стеллажей.

Исход:На первом температурном картографировании предприятие достигло +4 градуса ±0,8 градуса для всех 45 000 позиций поддонов. Ввод в эксплуатацию AGV занял 6 дней (по сравнению с. 4-неделей, как обычно в отрасли) благодаря ровному полу и интеграции магнитной полосы. Склад с холодильными камерами теперь потребляет 65% затрат на электроэнергию по сравнению с аналогичными морозильными камерами, что делает их наиболее прибыльным активом владельца в портфеле холодильной цепи.

На холодильных складах все чаще используются AGV (автоматизированные транспортные средства) для перемещения поддонов, поскольку AGV надежно работают при низких температурах, когда производительность труда человека снижается. Однако для AGV требования к ровности пола гораздо более строгие, чем для традиционных складов - иструктурный дизайн определяет, какая плоскостность достижима..

Чиллер Sunrise в Буэнос-Айресе достиг длины 3 м ±2,2 мм благодаря трем конструктивным решениям:

1.Стальное-волоконное армирование:30 кг/м³ стальных волокон с крючковатыми-концами заменяют традиционную арматурную сетку. Стальные волокна распределяют микро-трещины по всему объему плиты, устраняя «миграцию трещин», которая обычно возникает в стыках арматурных стержней. Это имеет решающее значение в охлажденных помещениях, где циклическое изменение температуры (из-за дверных проемов) приводит к многократному термическому расширению/сжатию плиты.

2. Непрерывная последовательность заливки:Плита заливалась в течение одной 48-часовой непрерывной последовательности без холодных швов (за исключением деформационных швов, расположенных на расстоянии 5 м). Холодные швы являются основным источником неровностей пола: края каждой заливки слегка загибаются, создавая «выпуклость», которую датчики AGV определяют как изменение рельефа местности.

3.Лазерная стяжка с 3D-наведением:Лазерная стяжка управлялась цифровой 3D-моделью готового этажа, а не просто одним лазерным лучом. Это позволило стяжке компенсировать небольшие отклонения земляного полотна перед заливкой бетона, в результате чего окончательная поверхность повторяет расчетную высоту с точностью до ±3 мм по всему полу площадью 25 000 кв.м.

Результат:AGV работают со скоростью 1,8 м/с без каких-либо условий на местности.-Аварийная остановка срабатывает -. Поставщик AGV сообщил, что это "самый быстрый ввод в эксплуатацию в Южной Америке".
