Морозильный склад

Hebei Sunrise International Iron & Steel Co., Ltd. является одним из самых надежных производителей и поставщиков морозильных складов в Китае. Будьте уверены, что купите склад морозильной камеры по индивидуальному заказу по конкурентоспособной цене на нашем заводе. Если у вас есть какие-либо вопросы по поводу предложения, пожалуйста, напишите нам.

Название проекта:Распределительный центр глубокой заморозки в Кито
Расположение:Кито, Эквадор (обслуживает Андский регион, высота 2850 м)
Шкала:8 500㎡ выделенный склад - с глубокой заморозкой при температуре 25 градусов, 8 000 мест для поддонов, 6-уровневые многоярусные стеллажи
Фактор высоты:2850 м - значительное снижение атмосферного давления влияет на изоляционные характеристики и эффективность охлаждения.
Тоннаж стали:1580 тонн

Болевая точка владельца:Эквадорская индустрия экспорта морепродуктов и замороженных фруктов требует долгосрочного-стабильного хранения-глубокой заморозки (-25 градусов) для креветок, тунца и ягод IQF. Но на высоте Кито стандартные конструкции морозильников терпят неудачу: ухудшаются изоляционные характеристики (воздух становится менее плотным), а эффективность холодильных компрессоров снижается на 15%. Владельцу нужен былсклад с высотной-морозильной камеройс повышенными характеристиками изоляции и структурным дизайном, обеспечивающим уникальную тепловую динамику на высоте 2850 метров.

Решение «Восход»:

Конструкционная сталь:ИспользовалASTM A572 Сталь класса 50 повышенной прочности.- Испытание на удар по Шарпи с V-надрезом при -40 градусах (средняя сила 47 Дж) для обеспечения отсутствия риска хрупкого разрушения при постоянной эксплуатации при температуре ниже нуля.

Система пола:Железобетонная плита толщиной 300 мм.Изоляция XPS толщиной 250 мм(прочность на сжатие 450 кПа, в два раза выше стандарта), сэлектрические нагревательные кабели под-плиты(30 Вт/м²), встроенный в слой тощего бетона под изоляцией. Нагревательные кабели предотвращают морозное пучение, поддерживая температуру земляного полотна чуть выше 0 градусов.

Колонка с подогревом против-запотевания:Все столбцы имеютэлектрические нагревательные кабелипри мощности 30 Вт/м от пола до высоты 2,5 м, контролируется термостатами для поддержания температуры стальной поверхности на уровне +3 градусов. Основания колонн завернуты визоляционные рукава из пенопласта толщиной 100 мм.выступая на 300 мм выше и на 500 мм ниже плиты перекрытия.

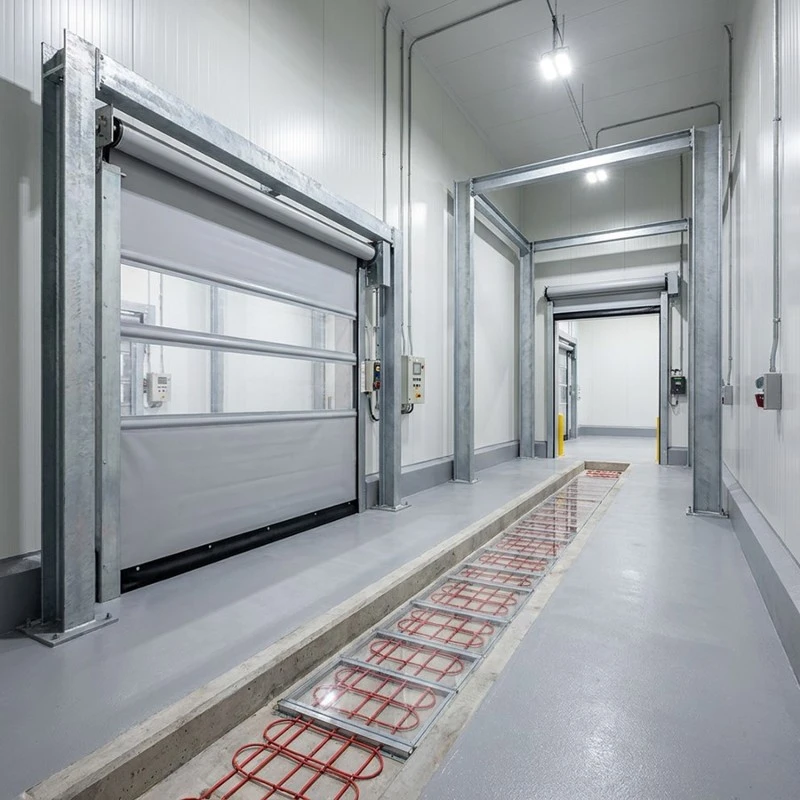

Система шлюзования:Двойные шлюзы (входной и выходной) со стальными рамами, поддерживающими 2-тонные изолированные быстрые двери с последовательной блокировкой - вторая дверь не может открыться, пока первая не будет полностью закрыта. Полы шлюзов имеютвстроенные нагревательные кабелидля предотвращения накопления льда в результате конденсации.

Конструкция крыши:Кровельные панели со стоячим фальцем толщиной 150 мм с PIR-изоляцией инулевой тепловой мостпри всех проходах - каждая точка подвеса, кабелепровод и подвеска изолированы специальными-отлитыми по индивидуальному заказу чехлами из EPDM/PIR.

Специальная компенсация высоты:Опоры труб хладагента были завышены-на 25 %, чтобы учесть более низкие конструктивные характеристики ограждающих конструкций здания на большой высоте (снижение плотности воздуха влияет на перепады давления на ограждающих конструкциях здания).

Исход:Установка обеспечивает -стабильность 25 градусов ±1,5 градуса на высоте 2850 м, - превосходя стандарты для морозильников на уровне моря-. Датчики морозного пучения показывают нулевое движение через 24 месяца. Владелец сообщает, что потеря веса продукта из-за ожога при замораживании на 50 % ниже, чем на предыдущем предприятии. Эта конструкция легла в основу технических характеристик высотных морозильников в секторе экспорта морепродуктов Эквадора.

Склад с морозильной камерой — это самый сложный с точки зрения конструкции тип здания с холодным-цепным зданием- не потому, что он холодный, а потому, что здесь постоянно холодно, 365 дней в году, и структурная система должна выдерживать циклы замораживания-оттаивания, образования льда и дифференциального движения, которое может разрушить обычные здания за пять лет.

При -25 градусах материалы ведут себя по-другому. Сталь становится более хрупкой (понижается ударная вязкость). Тепловое сжатие бетона является значительным. Разница температур внутри (-25 градусов) и снаружи (+30 градусов во многих тропических климатических условиях) создаетградиент 55 градусовпо ограждающей конструкции. Плита перекрытия лежит на мерзлом грунте -. Если земляное полотно не изолировано, морозное пучение поднимет плиту на 50 мм в течение 3 лет.

Система морозильной стали Sunrise разработана длявечная работа ниже-нулевой температуры:

Конструкционная сталь:Специальная низкотемпературная-сталь (испытание на удар при -40 градусах)

Предотвращение морозного пучения пола:Электрический обогрев под-плитами + изоляция XPS

Колонка с подогревом против-запотевания:Обогрев трасс длиной 2,5 м на всех колоннах

Двойной шлюзовой вход:Конструктивные рамы для нескольких шлюзов

Отличительные параметры дизайна:

Температура: от -25 градусов (глубокая заморозка), от -18 до -22 градусов для замороженных продуктов.

Изоляция пола: XPS 250 мм (прочность на сжатие не менее 400 кПа)

Нагрев под-плиты: выходная мощность электрического нагревательного кабеля 25 Вт/м².

Выходная мощность нагревателя колонки: трассирующий кабель 30 Вт/м, температура поверхности контролируется до +3 градусов.

Глубина дверного шлюза: минимум 6 м, чтобы предотвратить разлив холода при въезде в транспортное средство.

Морозное пучение является самым большим структурным риском на складах с морозильной камерой. Вода в почве под плитой замерзает, расширяется на 9% и оказывает восходящее давление на пол. Без профилактических мер плита может подняться на 25–50 мм в течение 3 лет, что приведет к опрокидыванию стеллажей и растрескиванию каркаса конструкции.

В морозильной камере Sunrise в Кито работаюттрехуровневая-защита:

Изоляция XPS толщиной 1,250 мм под-плитой:Прочность на сжатие 450 кПа гарантирует, что изоляция не сломается под нагрузкой 40 кН/м². XPS обладает водопоглощением.<0.3% - critical because water absorption would reduce insulation performance and allow frost penetration.

2.Электрическое отопление под-плиты:«Нагревательная плита» (тощий бетон) толщиной 50 мм- под XPS содержит нагревательные кабели мощностью 30 Вт/м². Термопары в почве постоянно контролируют температуру земляного полотна. Когда температура падает ниже +2 градусов, включается обогрев, поддерживающий уровень грунтового основания выше нуля. Общая тепловая мощность: примерно 100 кВт на весь объект - всего 2% холодильной нагрузки.

3. Термический разрыв по периметру:По периметру здания изоляция XPS поворачивается вертикально вниз на глубину 1,5 м, создаваяутеплитель «навесная стена»это предотвращает боковую миграцию холода в почву под плитой. Это важно, потому что холод распространяется в трех измерениях, а не только вниз.

Результат:24 месяца непрерывной работы при температуре ниже-нулевой температуры, температура земляного полотна поддерживается на уровне +1.5 градусов ±0,5 градусов. Датчики морозного пучения показывают нулевое вертикальное перемещение в любой измеренной точке.
